| สถานที่กำเนิด: | มณฑลเจียงซู |
|---|---|
| ชื่อแบรนด์: | XINFUTIAN |
| ได้รับการรับรอง: | CO CCPIT |
| หมายเลขรุ่น: | 316 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ตัน |
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | แพคเกจสมุทรมาตรฐานหรือตามความต้องการของลูกค้า |
| เวลาการส่งมอบ: | 5-10 วันทำการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน l/c, T/T |
| สามารถในการผลิต: | 1,500 ตันต่อเดือน |
| แอปพลิเคชัน: | ก่อสร้าง, ตกแต่ง, อาคารโครงสร้างเหล็ก, ระบบสนับสนุน, อุตสาหกรรม | มาตรฐาน: | ASTM, AISI, JIS, DIN, GB |
|---|---|---|---|
| รูปร่าง: | ยู Channel | พิมพ์: | รอย, ไร้รอยต่อ, โครงสร้างโลหะผสมสูง/สแตนเลส |
| ระดับ: | 201/202/304/304L/316/316L321/310วินาที/410/420/430/440/439ect | ความหนา: | 0.4-30mm |
| แสงสูง: | u ช่องสแตนเลส,บาร์มุมสแตนเลส |
||

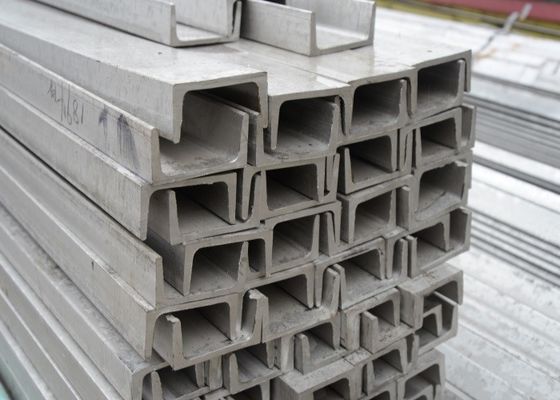

316 316L โปรไฟล์สแตนเลส สแตนเลสช่องรูปตัวยู
พารามิเตอร์มาตรฐานของช่อง Unistrut ขนาด 41 x 21 มม.
| ตารางขนาดมาตรฐานช่อง c ความคิดและน้ำหนัก (กก./เมตร) | |||||
| W*H/ความคิด | 1.5mm | 2.0mm | 2.5mm | 2.75mm | 3mm |
| 41*41 | 1.68 | 2.22 | 2.78 | 3.07 | 3.35 |
| 41*25 | 1.29 | 1.72 | 2.14 | 2.36 | 2.57 |
| 41*21 | 1.18 | 1.59 | 1.98 | 2.2 | 2.37 |
| 41*72 | 2.42 | 3.22 | 4.03 | 4.43 | 4.82 |
| 41*82 | 2.65 | 3.53 | 4.4 | 4.85 | 5.28 |
ความยาว: สูงสุด 3000mm
เสร็จสิ้นและวัสดุ :HDG, Pre-galvanized, Stainless steel 304/316, GI, Electronic-polish, Electronic-zinc
| ฉันการตรวจสอบรายการ | มาตรฐาน | มูลค่าการตรวจสอบ | |
| รูปร่าง | ไม่เป็นสนิม ไม่เสียหาย ไม่มีจุดดำ และไม่มีจุดบิ่น | ผ่าน | |
| ทั้งการชุบสังกะสีพื้นผิว | ≥100g/m² | 115g/m² | |
| โหลดช่อง | ความแตกต่างของมิติ A | ขนาด A:±0.4mm | -0.3——0.2mm |
| ความแตกต่างของมิติ B | ขนาด B: ±1.0mm | -0.5——0.5mm | |
| คัฟเวอร์ Channel | ความแตกต่างของมิติ A | ขนาด A:±1.0mm | -0.4——0.1mm |
| ความแตกต่างของมิติ B | ขนาด B:±0.4mm | -0.3——0.1mm | |
| ความเรียบด้านข้าง | ≤1.5มม./1000มม. | 0.6mm/1000mm | |
| ความเรียบด้านล่าง | ≤1.5มม./1000มม. | 0.5mm/1000mm | |
| ความแตกต่างของมุม | ≤1°15′ | 1° 5′ | |
| โหลดช่อง | โหลดการทดสอบ | เสริมสร้างขีดจำกัดความยืดหยุ่น 5.0mm | เสริมความยืดหยุ่น 4.2mm |
| ข้อจำกัดการบิดเบือนที่เหลือ2.0mm | ความผิดเพี้ยนที่เหลือ1.4mm | ||
| คัฟเวอร์ Channel | โหลดการทดสอบ | เสริมสร้างข้อจำกัดความยืดหยุ่น10.0mm | เสริมความยืดหยุ่น 8.9mm |
| ข้อจำกัดการบิดเบือนที่เหลือ 2.0mm | ความผิดเพี้ยนที่เหลือ 1.5mm | ||
| ตารางทดสอบด้านบน โหลดกระดูกงู 50*15*1.2 มม. ช่องฝาครอบ 50*19*0.5 มม | |||
