| ชื่อแบรนด์: | XINFUTIAN |
| เลขรุ่น: | 316 316L 304 201 |
| MOQ: | 1 ตัน |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, T/T |
| ความสามารถในการจําหน่าย: | 1500 ตันต่อเดือน |

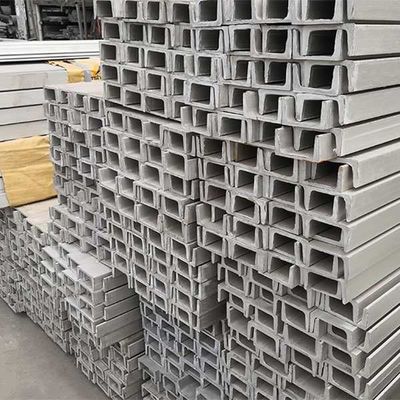

ASTM 304 201 316L โปรไฟล์สแตนเลสสแตนเลส UHL Shaped Channel
พารามิเตอร์มาตรฐานของช่อง Unistrut ขนาด 41 x 21 มม.
| ตารางขนาดมาตรฐานช่อง c ความคิดและน้ำหนัก (กก./เมตร) | |||||
| W*H/ความคิด | 1.5mm | 2.0mm | 2.5mm | 2.75mm | 3mm |
| 41*41 | 1.68 | 2.22 | 2.78 | 3.07 | 3.35 |
| 41*25 | 1.29 | 1.72 | 2.14 | 2.36 | 2.57 |
| 41*21 | 1.18 | 1.59 | 1.98 | 2.2 | 2.37 |
| 41*72 | 2.42 | 3.22 | 4.03 | 4.43 | 4.82 |
| 41*82 | 2.65 | 3.53 | 4.4 | 4.85 | 5.28 |
ความยาว: สูงสุด 3000mm
เสร็จสิ้นและวัสดุ :HDG, Pre-galvanized, Stainless steel 304/316, GI, Electronic-polish, Electronic-zinc
| ฉันการตรวจสอบรายการ | มาตรฐาน | มูลค่าการตรวจสอบ | |
| รูปร่าง | ไม่เป็นสนิม ไม่เสียหาย ไม่มีจุดดำ และไม่มีจุดบิ่น | ผ่าน | |
| ทั้งการชุบสังกะสีพื้นผิว | ≥100g/m² | 115g/m² | |
| โหลดช่อง | ความแตกต่างของมิติ A | ขนาด A:±0.4mm | -0.3——0.2mm |
| ความแตกต่างของมิติ B | ขนาด B: ±1.0mm | -0.5——0.5mm | |
| คัฟเวอร์ Channel | ความแตกต่างของมิติ A | ขนาด A:±1.0mm | -0.4——0.1mm |
| ความแตกต่างของมิติ B | ขนาด B:±0.4mm | -0.3——0.1mm | |
| ความเรียบด้านข้าง | ≤1.5มม./1000มม. | 0.6mm/1000mm | |
| ความเรียบด้านล่าง | ≤1.5มม./1000มม. | 0.5mm/1000mm | |
| ความแตกต่างของมุม | ≤1°15′ | 1° 5′ | |
| โหลดช่อง | โหลดการทดสอบ | เสริมสร้างขีดจำกัดความยืดหยุ่น 5.0mm | เสริมความยืดหยุ่น 4.2mm |
| ข้อจำกัดการบิดเบือนที่เหลือ2.0mm | ความผิดเพี้ยนที่เหลือ1.4mm | ||
| คัฟเวอร์ Channel | โหลดการทดสอบ | เสริมสร้างข้อจำกัดความยืดหยุ่น10.0mm | เสริมความยืดหยุ่น 8.9mm |
| ข้อจำกัดการบิดเบือนที่เหลือ 2.0mm | ความผิดเพี้ยนที่เหลือ 1.5mm | ||
| ตารางทดสอบด้านบน โหลดกระดูกงู 50*15*1.2 มม. ช่องฝาครอบ 50*19*0.5 มม | |||
บรรจุุภัณฑ์
